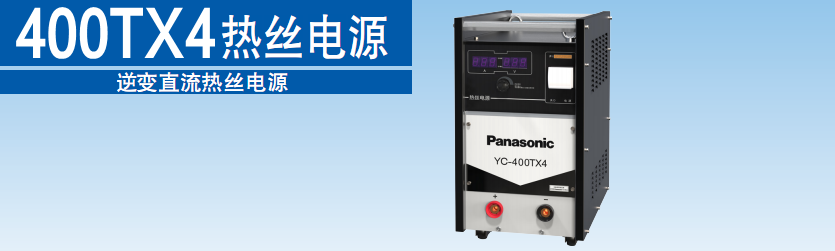

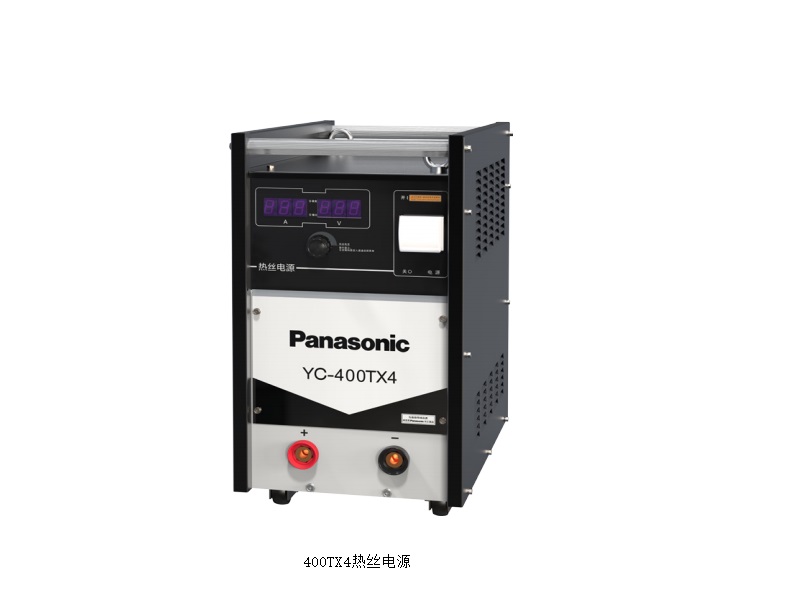

松下氩弧焊机
型号:YC-400TX
序列号:YC-400TX4HGK
■ 主要特点
● 配合自动填丝装置，通过对填充的焊丝进行电加热，使焊接效率调高2-4倍；
● 数字控制+数字操作面板设计，可搭载IoT模块和RFID读卡功能，可连接机器人。
● 焊接预置电流精细化调整,10A以下可达0.1A级。最小加热电流为4A,最大加热电流为400A，可大幅度提高焊材的熔敷效率。
■ 额定规格
产品序列号 | YC-400TX4HGK | |
额定输入电压 | V | 3相 380 |
额定输入 | kVA/kW | 3.83/3.45 |
额定空载电压 | V | 15 |
热丝电流范围 | A | 4～400 |
热丝电压范围 | V | 3～6 |
额定负载持续率 | % | 60 |
外形尺寸(W×D×H) | mm | 340×558×603 |
重 量 | kg | 44 |

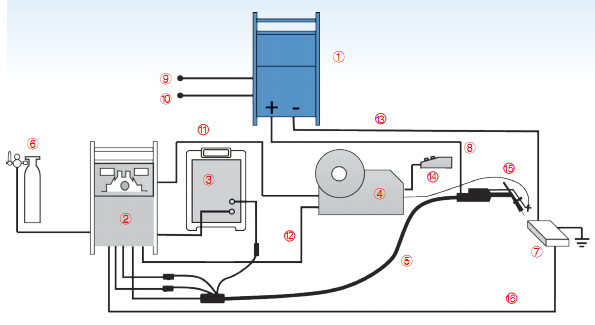

■ 连接示意图
■ 连接部品说明
序号 | 说明 |
① | 热丝电源（本机） |
② | 焊接电源 |
③ | 液体冷却装置 |
④ | 填丝装置 |
⑤ | 热丝焊炬（水冷） |
⑥ | 氩气瓶+气体调节器 |
⑦ | 母材 |
⑧ | 热丝电缆 |
⑨ | 8芯专机接口 （电流控制、电流表、电压表信号） |
⑩ | 6芯插座（临时停止、紧急停止） |
焊机与填丝装置通讯电缆 | |
焊炬开关连接电缆 | |
热丝电源母材电缆 | |
填丝装置双功能开关 | |
送丝管 | |
焊机母材电缆 | |
