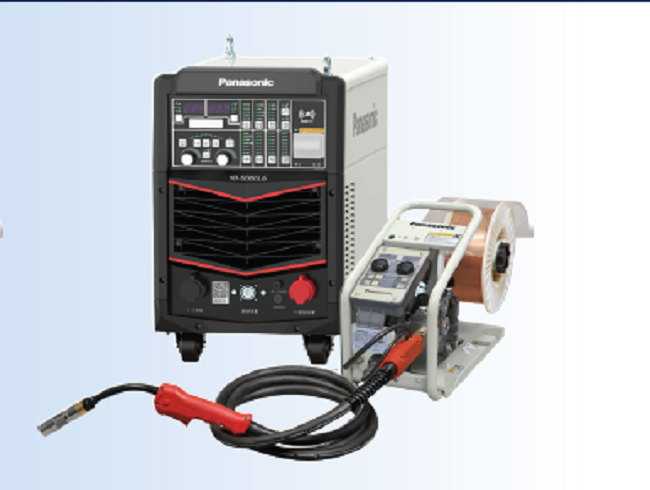

YD-500GL6HGE全数字控制MIG/MAG焊机
1，短弧脉冲，电弧短，稳定，电弧集中，低飞溅焊接
2，配合松下机器人，能实现各种的鱼鳞纹效果，可适应薄板大间隙、立焊等多种场合。
3，带有多语言液晶屏，可通过焊接导航功能，快速设定焊接条件，还可对焊接设置、报警信息进行提示。
4， 丰富的拓展功能：可拓展RS485 通讯和IoT，通过云端或以太网等，接入松下iWeld 焊接管理系统。
5，可存储/ 调用100 组焊接条件。
焊接电源额定规格
项目 | 单位 | 内容 |
YD-500GL6 |
控制方式 | - | 数字IGBT控制 |
额定输入电源·相数 | - | 三相 AC 380 V |
输入电源频率 | Hz | 50/60 |
额定输入容量 | kVA/kW | 29.9/23.9 |
额定输出空载电压 | V | DC 76 |
额定输出电流 | A | 脉冲无 DC500 脉冲有 DC400 |
额定输出电压 | V | 39 |
额定负载持续率 | % | 60 |
输出电流范围（※注 ） | A | 脉冲无DC 60～500 脉冲有DC60～400 |
输出电压范围（※注 ） | V | 17～39 |
存储器 | - | 100 通道 存储·调用 |
焊接法 | - | CO2/MAG/脉冲 MAG/ 不锈钢 MIG/不锈钢脉冲 MIG |
波形控制功能 | - | 数字设定 |
指令序列功能 | - | 焊接/焊接 - 收弧/ 初期 - 焊接 - 收弧/点焊 |
保护气体 | - | CO2焊接 CO2：100 % MAG焊接 Ar:80%+CO2：20% 不锈钢 MIG焊接 Ar：98%+CO2：2% 或Ar：97.5%+CO2：2.5% |
适用焊丝直径 | mm | 1.0/1.2 /1.4/1.6 |
焊丝材料 | - | 碳钢/碳钢药芯/不锈钢/不锈钢药芯 |
提前送气时间 | s | 0 s-10 s 连续调节(0.1 s 递增) |
滞后停气时间 | s | 0 s-10 s 连续调节(0.1 s 递增) |
点焊时间 | s | 0.3 s-10.0 s 连续调节(0.1 s 递增) |
输入电源端子 | - | 端子台（3 相用，M5 螺栓固定） |
输出端子 | - | 螺栓紧固方式(M10 附带螺栓) |
外壳防护等级 | - | IP23S |
绝缘等级 | - | 200℃（主变 130℃） |
电磁兼容分类 | - | A 类 |
电源冷却方式 | - | 强制风冷 |
外形尺寸 (长×宽×高) | mm | 745×380×655 |
重量 | kg | 69 |
手工焊可选配置
1 | 电源 | YD-500GL6 |
2 | 标配送丝装置 | YW-50DG1HPH |
3 | 焊枪 | YT-50CS4HSE |
4 | 输入电源电缆 | 10mm2 以上 |
5 | 接地线 | 10mm2 以上 |
6 | 母材侧电缆 | 70mm2 以上 |
7 | 母材检测线（选配） | LBAA04936000（YR4X500SS |
*郑重声明为了产品及设计方案改善，本页面所载规格、设计及颜色若有更改恕不另行通知，请以最终产品为准。
