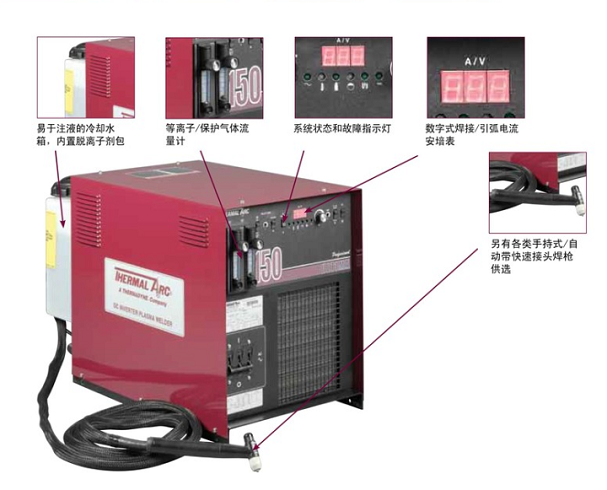

飞马特焊机
冷却水箱：易于注液的冷却水箱，内置脱离子剂包
流量计：等离子/保护气体流量计
指示灯：系统状态和故障指示灯
电流表：数字式焊接/引弧电流安培表
焊枪可选配置：另有各类手持式/自动带快速接头焊枪供选
标准配置：
Ultima 150 电源
带快速接头焊枪
焊枪耗件盒
冷却液
快接焊枪：带快速接头焊枪，无需使用换枪工具
操作成本低：相较于自动化TIG系统而言，Ultima 150等离子焊接通过提高生产率、减少零件浪费、缩短停机时间以及减少电极更换频率，降低使用操作成本。
电流范围广：0.5 - 150amp电流范围，应用范围广。
电弧稳定：直流电弧稳定，焊缝质量优佳。
重复起弧：引导电弧的使用确保了重复起弧的可靠性
多电压输入：208-460VAC，1或3相，50或60Hz(575V带可选模块)。
装配简单：Ultima150为整体式装置，仅需接入输入电源和气体，然后连接焊枪即可。
智能逻辑：可在电压输入有误的情况下避免内部元器件受损。
限流器：确保电源向焊枪输出的电流始终处于安全限值范围以内。
电流预览：可显示电流/电压实际值。
操作简单：界面简单友好，可轻松进行自动或手动控制。
初级断路器
保护气体流量控制
等离子气体流量控制
引导弧启动/设置
引导弧电流调节
引导弧电流预览
焊接电流预览/实际值显示
焊接电流调节
限流器调节
焊接电流量程
远程/面板控制
AC指示灯：指示输入电压正常
TEMP指示灯：指示系统温度异常
气体指示灯：指示等离子/保护气体压力值正常
冷却液指示灯：指示流入焊枪的冷却液流量正常
引导弧指示灯：指示引导弧正处于激活状态
DC指示灯：指示系统正在输出DC电流

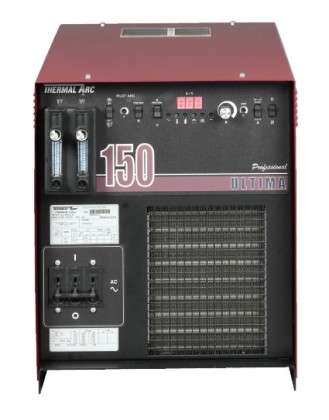

Ultima 150 等离子弧焊机
设备部件说明
产品优势
主要参数 | |
工艺 | 等离子电弧焊(PAW) |
工业应用 | 汽车、家用电器制造、金属家具制造、电机制造、航空/航天、计算机/办公设备、医疗设备、加工/装配 |
输入电压 | 208-460 VAC 1/3相；575 VAC 3相(带可选模块) |
额定输出 | 100A@18V 100% 暂载率；150A@25V 50% 暂载率 |
电流范围 | 0.5 - 15 Amps；5 - 150 Amps |
重量 | 130 lb (59 kg) |
Thermal Arc Ultima 150 焊机面板与参数说明

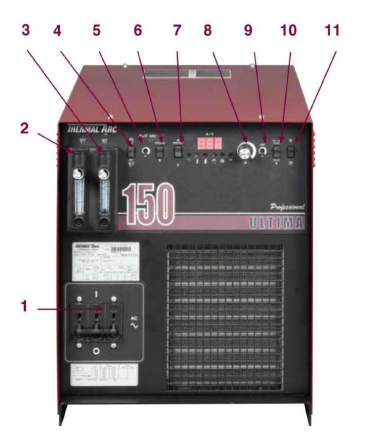

一、前面板部件说明（对应标注1-11）

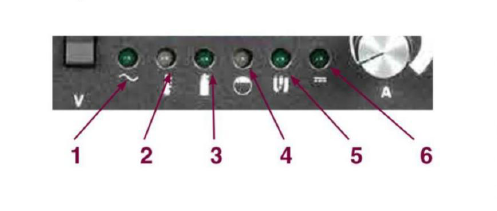

二、面板指示灯说明（对应标注1-6）

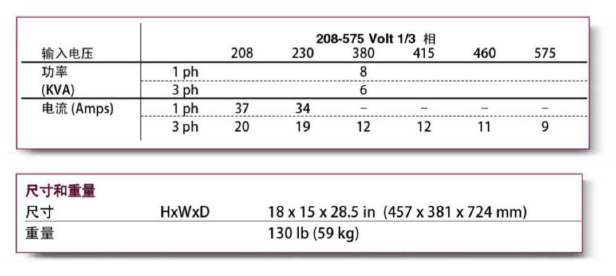

三、参数
Ultima 150 焊机面板与参数说明 | |
额定输出 | 150A/25V @ 50% |
暂载率（208-460V,1/3相） | |
100A/18V @ 100% | |
暂载率（208-460V,1/3相） | |
575V 3相需带选择模块 | |
输出范围 | 低档：0.5-15A |
高档：5-150A | |
负载电压 | 12-25 V |
开路电压 | 60V DC |
输入频率 | 50/60 Hz |
气体流量 | 等离子气体：0.5-3.0 SCFH (.25-1.5 lpm)保护气体：5-30 SCFH (2.5-15 lpm) |
接触器控制 | 远程输入 |
电流控制 | 远程或面板 |
模拟控制 | 0-10 Volts DC 输入 |
装运质量 | 154 lbs/72 kg |
整机尺寸重量 | 尺寸（高×宽×深）：18×15×28.5 英寸 (457×381×724 mm)重量：130 lb (59 kg) |
