产品简称：09KGC1HGE

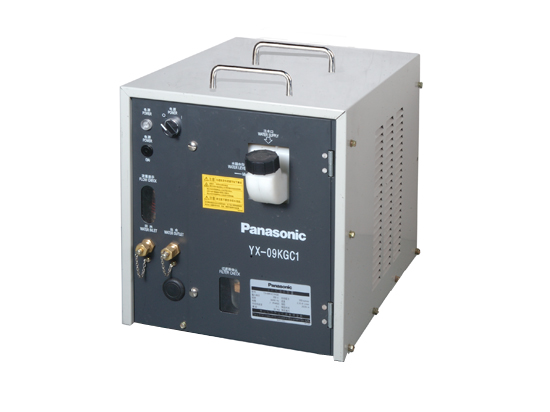

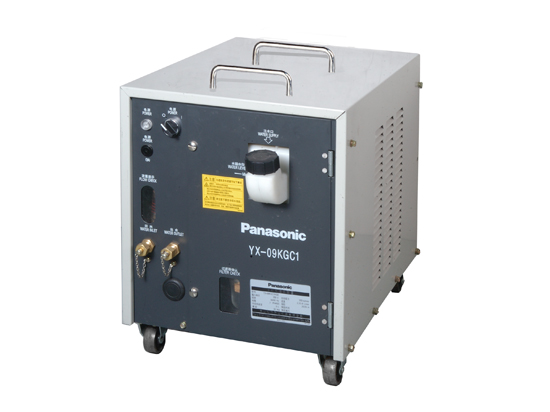

型号:YX-09KGC
序列号:YX-09KGC1HGE
产品说明：标准机，不带流量开关
产品介绍
此产品带有水泵、冷却系统和水箱，与焊炬或焊枪连接，可以将冷却水输送到枪头部分对其进行冷却，并将受热的水通过冷却系统再次冷却，循环使用。
按冷却能力分，有175kJ和 200kJ 两种规格。200kJ规格一般配合500A或630A焊接电源使用。有自带流量传感和不带流量传感2种规格，对于带有水路的焊接电源，应配合无传感器的，对于不带水路的电源，冷却系统直接与焊炬或焊枪连接，需选用带流量传感的型号，同时，传感信号线要与焊接电源的停止控制端子连接。
主要特点
- 高冷却能力，能达到200 kJ/min
- 操作、维护简单，更换水箱或补充冷却水以及过滤器的清洗都不需要工具
- 水箱、过滤器和配管之间采用快插结构，使得水箱、过滤器清洗清扫更容易
- 大口盖设计，手臂可深入，方便水箱内部清扫
- 采用了旋涡式水泵，实现了不需预注水的构造
- 流量显示
额定规格
| 水箱型号 | YX-09KGC1 |
|---|
| 产品序列号 | YX-09KGC1HGE |
|---|
| 输入 | 单相 380 V |
|---|
| 电源电压容许变动范围 | 342~412 V |
|---|
| 频率 | 50/60 Hz |
|---|
| 额定功率 | 320 W |
|---|
| 冷却水容量 | 9 L |
|---|
| 冷却方式 | 风扇强制冷却 |
|---|
| 冷却水循环方式 | 水泵强制循环 |
|---|
| 冷却能力 | 175/200 kJ/min |
|---|
| 冷却水流量※1 | 2.2/2.6 L/min |
|---|
| 冷却水最大杨程※2 | 20/25 m |
|---|
| 最大承重 | 70 kg |
|---|
| 外形尺寸（宽×长×高）※3 | 380 mm×530 mm×515 mm |
|---|
| 重量 | 34 kg |
|---|
※ 1与本公司300A水冷TIG焊炬（4m）直接相连接时
※ 2与本公司300A水冷TIG焊炬（4m）连接时，加长水管内径为＞6mm，含焊炬电缆长度
※ 3 装置长度不含水箱注水口部分
*郑重声明为了产品及设计方案改善，本页面所载规格、设计及颜色若有更改恕不另行通知，请以最终产品为准。
