松下氩弧焊机

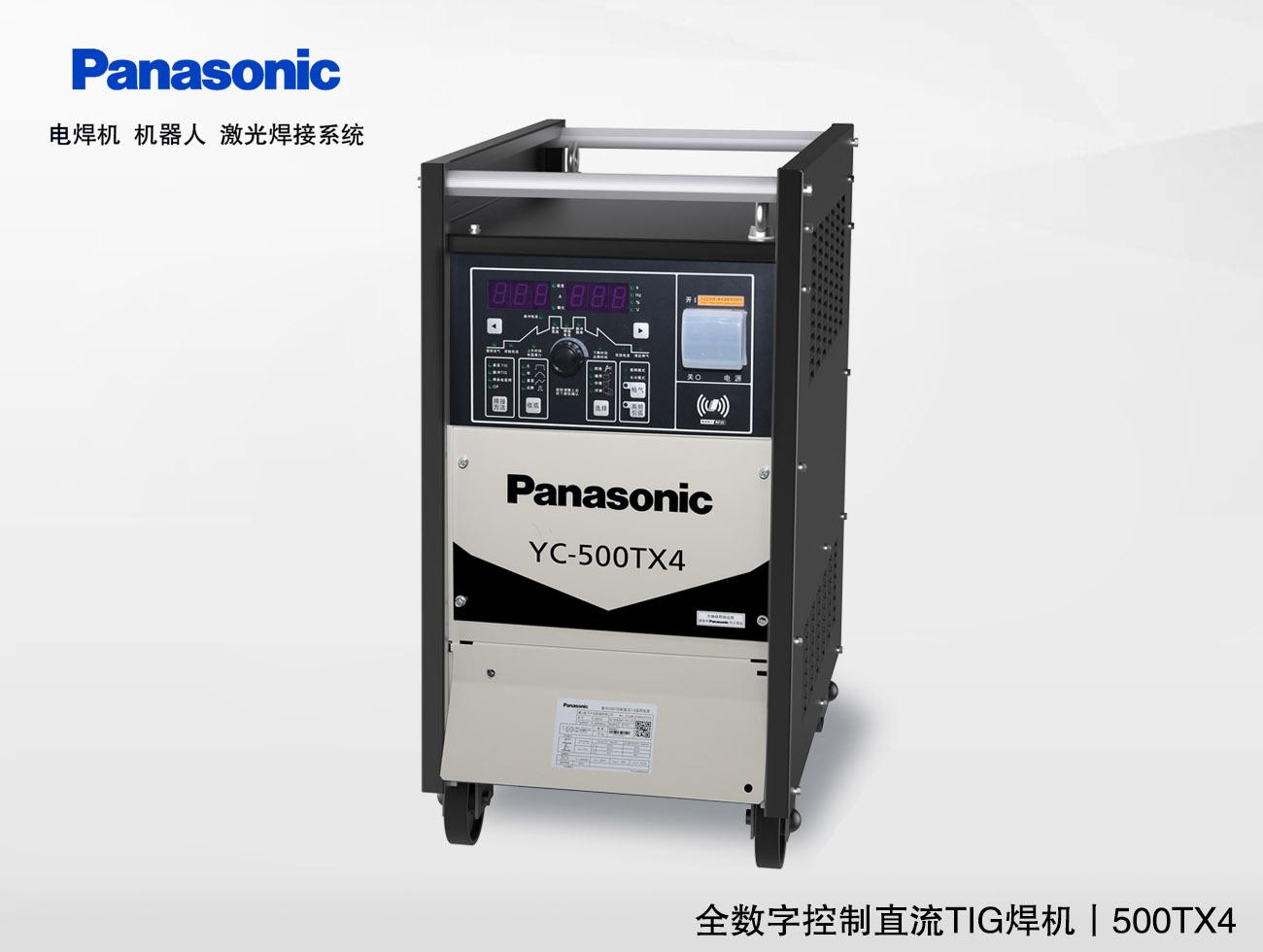

松下直流脉冲氩弧焊机YC-500TX4
规格: YC-500TX4HGE YC-500TX4HGT
在线咨询
  • 产品详情

    产品简称:500TX4

    型号:YC-500TX4

    序列号:YC-500TX4HGE YC-500TX4HGT

    可焊材料:碳钢 不锈钢


      ■ 采用数字控制+数字操作面板设计


      ● 编码器配合轻触按键,设定更加方便

      ■ TIG焊接时

      ● 具有【收弧有】【收弧无】【重复】【点焊】多种模式

      ● 【收弧无】模式下增加了电流缓升缓降设置

      ● 支持多达100组焊接条件的存储和调用,焊接条件包括:收弧电流—下降时间(点焊时间)—脉冲频率—焊接电流—脉冲宽度—脉冲电流—上升时间(电弧推力)—初始电流—提前送气—滞后停气等

      ● 可采用高频引弧或提拉起弧,在高频禁止场合也适用

      ● 具有电弧点焊功能,点焊时间最小调节单位0.01s;还可以调节点焊上下坡百分比(百分比调节范围0-50,百分比设置为0时,输出方波,百分比设定值为50时,输出波形为三角波)


      ● 限流功能:可设定焊接电流的上限(电流上限最小为50A)

      ● 电源风扇节能控制和自动节气控制

      ● 脉冲频率可在0.1-500Hz范围内自由调节


                   可通过详细菜单将P14的值设置为1,输出2kHz脉冲

      ■ 焊条电弧焊时

      ● 焊条电弧焊时,可使用各种酸性、碱性焊条;可调节引弧电流和推力电流。

      ● 具有防触电功能,可设置空载输出安全低电压,在潮湿或狭窄环境下作业提高安全性。

      ■ 多种焊接电源,可特殊定制

      焊接电源

      焊条电弧焊

      模拟专机接口

      数字专机接口

      IoT

      RFID

      读卡功能

      水箱一体

      外接水箱

      连接填丝装置

      机器人 接口

      YC-500TX4HGE

      ●

      ●

      ○

      ○

      ○

      ○

      ●

      ●

      ○

      YC-500TX4HGT

      ●

      ●

      ●

      ●

      ●

      ○

      ●

      ●

      ●

      焊接电源配置(●可/有 ○不可/无)

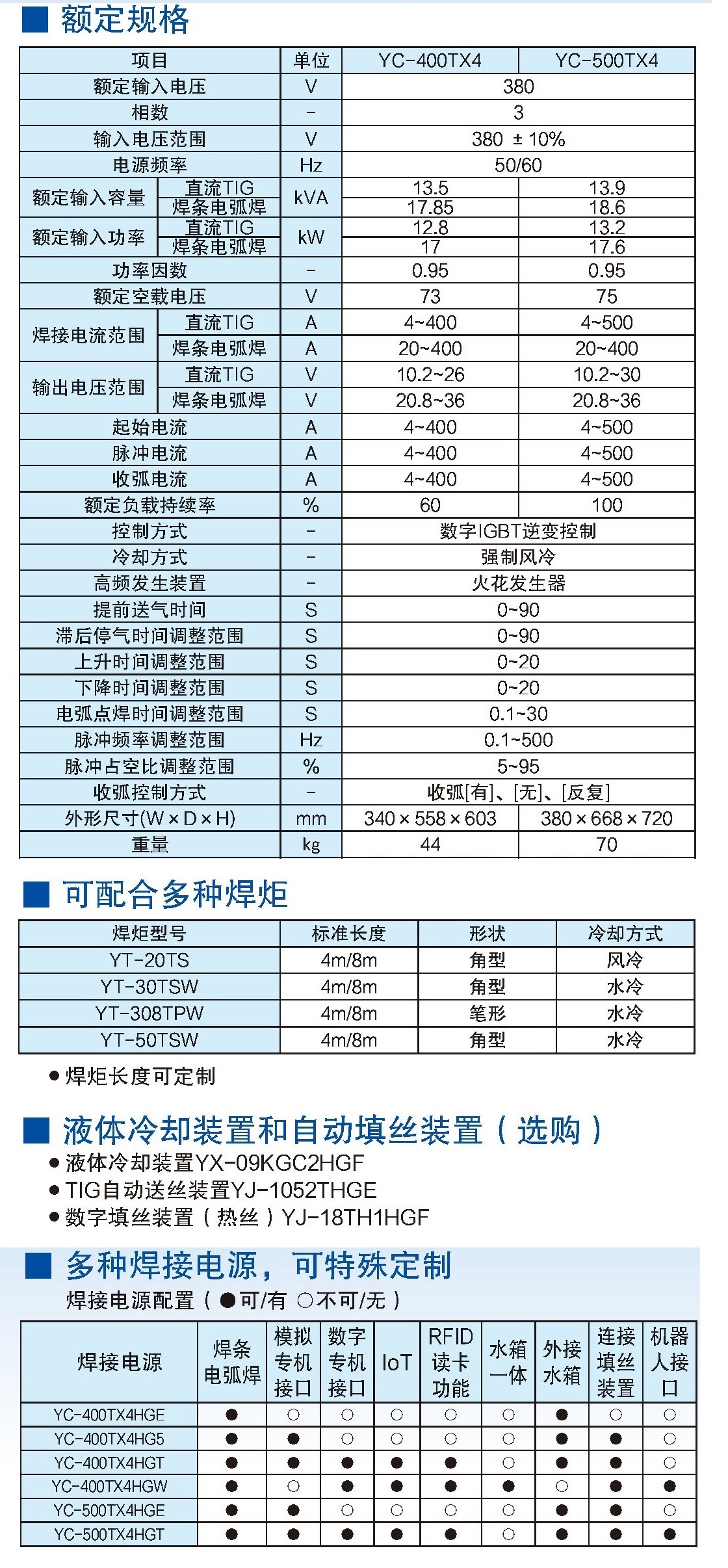

      ■ 额定规格

      项目

      单位

      YC-500TX4

      额定输入电压

      V

      380

      相数

      -

      3

      输入电压范围

      V

      380 ±10%

      电源频率

      Hz

      50/60

      额定输入容量

      直流TIG

      kVA

      19

      焊条电弧焊


      18.6

      额定输入功率

      直流TIG

      kW

      17.8

      焊条电弧焊


      17.6

      功率因数

      -

      0.95

      额定空载电压

      V

      75

      焊接电流范围(※)

      直流TIG

      A

      4~500

      焊条电弧焊

      A

      20~400

      输出电压范围(※)

      直流TIG

      V

      10.2~30

      焊条电弧焊

      V

      20.8~36

      起始电流

      A

      4~500

      脉冲电流

      A

      4~500

      收弧电流

      A

      4~500

      额定负载持续率

      %

      100

      控制方式

      -

      数字IGBT逆变控制

      冷却方式

      -

      强制风冷

      高频发生装置

      -

      火花发生器

      提前送气时间

      s

      0~99

      滞后停气时间调整范围

      s

      0~99

      上升时间调整范围

      s

      0~20

      下降时间调整范围

      s

      0~20

      电弧点焊时间调整范围

      s

      0.1~30

      脉冲频率调整范围

      Hz

      0.1~500

      脉冲占空比调整范围

      %

      5~95

      收弧控制方式

      -

      收弧[有]、[无]、[反复]

      外形尺寸(W×D×H)

      mm

      380×668×720

      重量

      kg

      70

      ■ 常用菜单设置

      菜单项

      菜单内容

      数值及说明

      出厂

      设定

      P01

      冷却方式

      0:空冷;1:有控制水冷;2:无控制水冷

      新焊机开机默认在水冷模式,若无水箱水流信号, 会显示ERR11报警,同时水冷模式指示灯闪烁。

      解除方法:将P01设置为0或长按旋转编码器3秒。

      1

      P02

      引弧电流等级

      0:微弱 1:弱 2:标准 3:强

      2

      P03

      电压显示有无

      0:无;1:空载或焊接过程中显示电压值

      0

      P14

      特殊频率设定

      0:无效; 1:有效:输出固定脉冲频率2kHz。

      此时,脉冲频率和宽度均不可调。

      0

      P18

      低空载输出

      0:空载输出:在焊条电弧焊状态下输出空载电压;

      1:安全低压输出,防止触电。

      0

      ■ 常见故障代码

      故障代码

      故障内容

      故障内容

      原因对策

      001

      紧急停止

      B

      连接到输出端子台上的外部设备紧急停机或输入电源缺相

      ● 断开电源开关,排除故障原因后,再次接通电源

      003



      温度异常



      A

      本产品内部温度过热

      ● 在本产品内部温度下降前不要关闭电源

      ● 排除温度过热原因(超出额定负载持续率使用、后面、下面、侧面通风口被堵塞、风扇故障等)

      004



      一次输入过压



      B

      输入电压超过许可范围

      ● 断开电源开关,把输入电压调到额定电压+20%以内后,接通电源开关

      输入电压低于许可范围

      005

      一次输入欠压

      B

      ● 断开电源开关,把输入电压调到额定电压-20%以内后,接通电源开关

      007

      焊炬开关异常

      A

      电源开关接通时,焊炬开关已接通

      ● 断开焊炬开关

      010

      临时停止

      A

      连接到专机口上的外部设备收到“临时停止”的中断信号

      ● 排除外部设备临时停止的故障原因

      011



      水回路异常



      A

      水流量中断信号

      ● 断开电源开关,参考下列内容寻找原因

      ·确认冷却循环系统中冷却液的水位

      ·确认水回路是否连通

      注意:第一次使用,当冷却液回路未充满液体时,会出现此报警;待却液回路充满冷却液后,报警自动恢复。

      ■ 选购品


      ■ 选购品说明

      名称

      型号

      焊接电源的信号端子

      说明

      数字填丝装置

      YW-10NJ1

      电流检出、脉冲检出

      冷丝

      高效数字

      填丝装置

      YJ-18TH

      通过6-16芯电缆,与焊接电源模拟通讯。

      通过16-17芯电缆,与焊接电源数字通讯。

      内置热丝电源

      液体冷却系统

      YX-06KNC1

      紧急停止端子

      带流量传感

      脚踏控制器

      WTCXW00012

      通过16芯和17芯电缆,与焊接电源连接

      可设定预置电流, 调节焊接电流。

      遥控器

      WTCXW00007

      通过16芯插座,与焊接电源连接。

      调节焊接电


*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
