产品简称:400BW
型号:YC-400BW
序列号:YC-400BW1HGE YC-400BW1HGW
可焊材料:碳钢 不锈钢

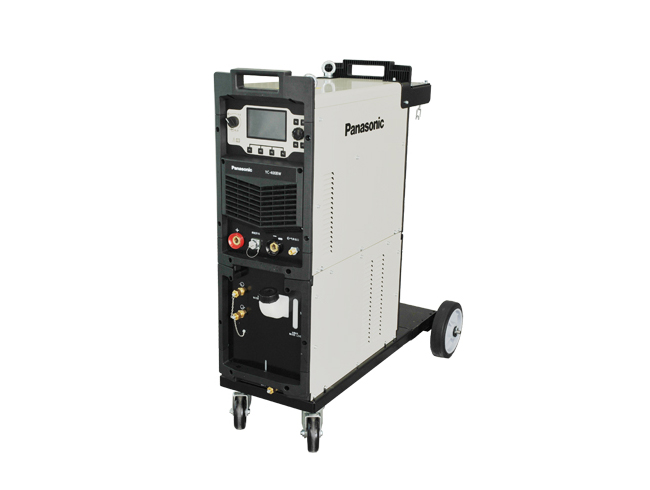

YC-400BW是全数字脉冲直流TIG弧焊机

■ 操作简单
●采用5吋TFT彩屏,图形化中英文操作界面,通过轻触按键和旋转编码器旋钮进行设定和确认,并配有在线帮助,操作非常简单

■ 智能化焊接导航
● 按下F7导航功能键,分别设定“母材材质”、“母材板厚”、“连接方式”、“焊接姿势”,焊机自动给出焊接参数。

■ 多种数字接口

● 可存储100组焊接参数,可随时查看和调取焊接参数
● 通过面板的「详细菜单」,可限定输出电流范围
● 电源风扇、液体冷却系统风扇、液体冷却系统
● 多达13种异常报警提示项目,报警时显示对应代码和报警内容
● TIG焊可采用提拉引弧方式,防止高频干扰,降低起弧时的钨极损耗
● 焊条手弧焊模式下,可调节引弧电流和推力电流

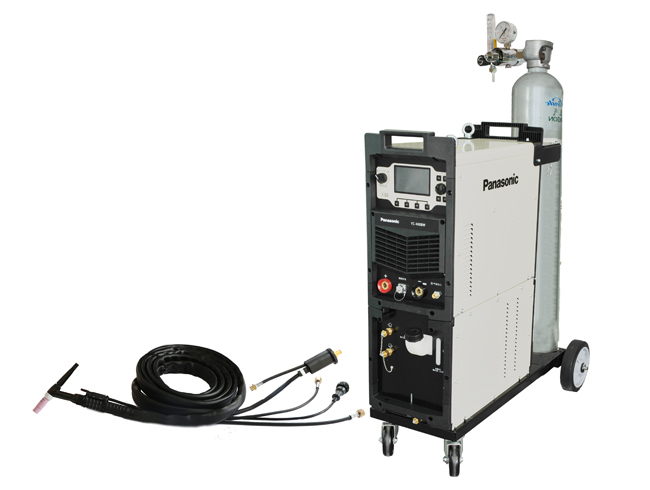

● 电源与液体冷却系统组合设计,电源与液体冷却系统即可组合联动,焊接电源也可独立使用
额定规格
电源型号 | YC-400BW |
产品序列号 | YC-400BW1HGE |
额定输入电压 | AC 三相 380 V |
输入电压范围 | 380 V ± 10% |
电源频率 | 50/60 Hz |
额定输入容量 | TIG | 13.5 kVA |
焊条电弧焊 | 17.6 kVA |
额定输入功率 | TIG | 12.9 kW |
焊条电弧焊 | 16.9 kW |
功率因数 | 0.95 |
额定空载电压 | 70 V |
输出电流范围 | TIG | 4-400 A |
焊条电弧焊 | 20-400 A |
输出电压范围 | TIG | 10.2-26 V |
焊条电弧焊 | 20.8-36 V |
起始电流 | 4-400 A |
脉冲电流 | 4-400 A |
收弧电流 | 4-400 A |
额定负载持续率 | 60% |
控制方式 | IGBT逆变控制 |
提前送气时间 | 0-30 s |
滞后停气时间调整范围 | 0-30 s |
上升时间调整范围 | 0-20 s |
下降时间调整范围 | 0-20 s |
电弧点焊时间调整范围 | 0.1-30 s |
脉冲频率调整范围 | 0.1-500 Hz |
脉冲占空比调整范围 | 5-95 % |
收弧控制方式 | 收弧“有”、“无”、“反复”三种方式 |
高频发生装置 | 火花发生器 |
冷却方式 | 强制风冷 |
外形尺寸(W×D×H) | 290×663×857 mm |
重量 | 75 kg(焊接电源单体44 kg) |
■ 配套焊炬

YT-208THBG(风冷) YT-30TSW (水冷)
■ 电弧点焊功能(直流TIG焊接)
●点焊时间设定范围为0.1--30秒(调节单位为0.1秒),电弧稳定,焊点均匀一致。

焊缝型式:对接 母材:SUS304 板厚:1.0/1.0mm 焊缝型式:对接 母材:SUS304 板厚:1.0/1.0mm
焊接电流:100A 点焊时间:不定(手工操作) 焊接电流:100A 点焊时间:0.7秒
■ 熔深控制功能改善焊缝质量
●通过调整熔深控制,焊接时获得更好的背透效果
400BW 以往机型

板厚1.0mm,脉冲模式,薄板对接焊,平均电流150A,焊接速度600mm/min条件下
■ 脉冲模式下,通过调整熔深,可以方便地获得想要的背透效果

1.0mm板厚,脉冲模式,薄板搭接环焊缝,平均电流70A条件下
*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
