松下氩弧焊机

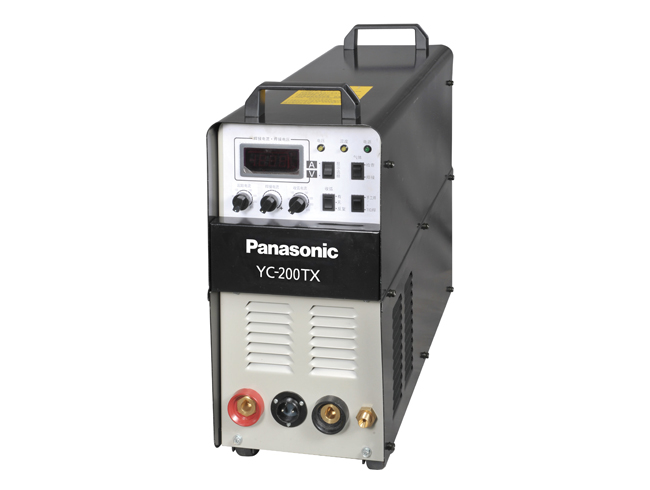

松下直流脉冲氩弧焊机YC-200TX3
规格: YC-200TX3HGE
在线咨询
  • 产品详情

    产品简称:200TX3

    型号:YC-200TX

    序列号:YC-200TX3HGE

    可焊材料:碳钢 不锈钢


    ● 丰富的波形控制,适应多种焊接需要

    1.中频脉冲控制(10-500Hz):

    电弧集中,适合钛、不锈钢等热敏感性材料及薄板的焊接。

    2.低频脉冲控制(0.5-30Hz):

    适合各种金属材料(铝、镁及其合金等除外)的中、薄板和管道的全位置焊接。(脉冲电流、脉冲频率、脉冲宽度及基值电流可无级调节。)

    3.起始电流控制:

    起始电流、收弧电流控制,改善起弧和收弧时的焊缝质量。

    ● 输出电流为4A时也能实现稳定焊接

    主回路采用IGBT器件,降低了输出电力波形的脉动,在4A时能稳定焊接。

    ● 具有电弧点焊功能

    可用于氩弧点焊,点焊电流和时间可预先设定。

    ● 焊条电弧焊性能

    焊条电弧焊时,设置有推力电流功能,推力电流无级调节。

    ● 备有摇控器接口

    可连接摇控器进行远距离操控。

    ● 配合自动添丝装置

    可与松下自动添丝装置连接,实现自动化TIG焊接。

    ● 其他防护和便利功能

    1.异常指示灯/温度异常、电压异常及冷却不足时点亮。

    2.有缺相保护功能。

    ● 搭载专机接口,可作为自动化焊接电源

    1、专机模拟接口说明

                     外接端子1(接口P板)


    功能说明:

    1、脉冲检出:输出信号,低频脉冲状态下,跟随脉冲频率输出方波

    2、电流检出:输出信号,引弧成功后输出信号通知外部设备

    3、非常停止:输入信号,外部信号断开时焊机立即停止输出

                                     外接端子2(滤波P板)



           切换外部控制                   收弧电流控制

     功能说明:

    1.切换外接控制:

    输入信号,使用遥控器或外接控制设备时,需将130与132短路。

    2. 收弧电流控制:

    输入信号,是收弧电流的给定信号输入端,可接入10K电位器对收弧电流进行调节。也可在134号线处输入电压信号,设定收弧电流。

    3. 焊接电流控制:

    输入信号,是焊接电流的给定信号输入端,可接入10K电位器对焊接电流进行调节。也可在133号线处输入电压信号,设定焊接电流。

    注:焊接(收弧)电流的给定电压与给定电流对应关系为:(0~5.6V)对应(0~315A),例如在134号线处加入5.6V电压,则焊机设定焊接(收弧)电流为315A

    4.专机485数字通讯,请参考说明书或咨询营业员

    额定规格

    项 目

    YC-200TX3HVE

    额定输入电压

    V

    380

    相数

    phase

    3

    输入电压范围

    V

    380±10%

    电源频率

    Hz

    50/60

    额定输入容量

    TIG

    kVA

    4.87

    STICK


    7.0

    额定输入功率

    TIG

    kW

    4.42

    STICK


    6.5

    功率因数


    0.91

    额定空载电压

    V

    59

    焊接电流范围

    TIG

    A

    4~200

    STICK

    A

    20~200

    焊接电压范围

    TIG

    V

    10.2~18

    STICK

    V

    20.8~28

    起始电流

    A

    4~200

    脉冲电流

    A

    4~200

    收弧电流

    A

    4~200

    额定负载持续率

    %

    30

    控制方式


    IGBT逆变控制

    冷却方式


    强制风冷

    高频发生装置


    火花发生器

    提前送气时间

    s

    0.3

    滞后停气时间调整范围

    s

    2~20(连续调整)

    上升时间调整范围

    s

    0.1~5

    下降时间调整范围

    s

    0.2~10

    电弧点焊时间调整范围

    s

    0.2~5

    脉冲频率

    调整范围

    中 频

    Hz

    10~500

    低 频

    Hz

    0.5~30

    脉冲占空比调整范围

    %

    5~95

    收弧控制方式


    收弧“有”、“无”、“反复”三种方式

    外形尺寸(W×D×H)

    mm

    210×580×495

    重 量

    kg

    33


*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
