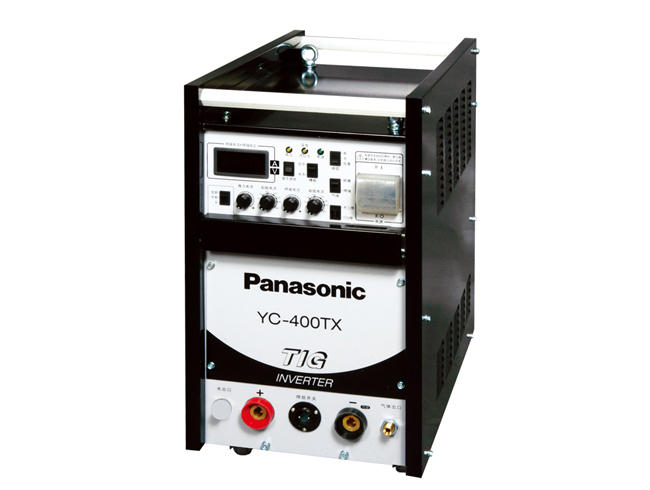

型号:YC-400TX
序列号:YC-400TX3HVW YC-400TX3HV5 YC-400TX3HVF YC-400TX3HG0 YC-400TX3HG1 YC-400TX3HGH YC-400TX3HGK YC-400TX3HGM YC-400TX3HGS YC-400TX3HJE YC-400TX3HJF YC-400TX3HGN
可焊材料:碳钢 不锈钢

■ 丰富的波形控制,适应多种焊接需要

1.中频脉冲控制(10-500Hz):
电弧集中,适合钛、不锈钢等材料及超薄板的焊接。
2.低频脉冲控制(0.5-30Hz):
适合各种金属材料(铝、镁及其合金等除外)的中、薄板和管道的全位置焊接。(脉冲电流、脉冲频率、脉冲宽度及基值电流可无级调节。)
3.起始电流控制:
起始电流、收弧电流控制,改善起弧和收弧时的焊缝质量。
■ 输出电流为4A时也能实现稳定焊接
主回路采用IGBT器件,降低了输出电力波形的脉动,4A时仍能稳定焊接。
■ 布局合理的操作面板

■ 具有电弧点焊功能
可用于氩弧点焊,点焊电流和时间可预先设定。
■ 出色的焊条电弧焊性能
焊条电弧焊时,设置有推力电流功能,推力电流无级调节。能很好地避免粘条,使电弧燃烧稳定。
■ 适应性设计(400A机型)

●风扇由后置前吹方式变为上置下吹方式,有效降低粉尘侵入,延长了产品使用寿命。
●三层四腔结构设计主功率器件、P板、开关、电位器等内藏于2个密闭腔内,有效避免了粉尘侵入;进风口位于顶层,有效地防止吹进粉尘;
■ 额定规格
型号 | YC-400TX |
控制方式 |
| IGBT逆变 |
额定输入电压相数 |
| AC380V 3相 |
输入电源频率 | Hz | 50/60 |
额定输入容量 | kVA/ kW | 13.9/13.2 |
额定输出电流 | A | 400 |
额定输出电压 | V | 26 |
额定负载持续率 | % | 60 |
空载电压 | V | 防触电[有]:13,[无]:73 |
输出电流范围 | TIG | A | 4~400 |
STICK | A | 20~400 |
输出电压范围 | TIG | V | 10.2~26 |
STICK | V | 20.8~36 |
起始电流 | A | 4~400 |
脉冲电流 | A | 4~400 |
收弧电流 | A | 4~400 |
电流上升时间 | S | 0或0.1~5 |
电流下降时间 | S | 0或0.2~10 |
提前送气时间 | S | 0.3 |
滞后停气时间 | S | 2~20 |
电弧点焊时间 | S | 0.2~5 |
脉冲频率 | 低频 | Hz | 0.5~30 |
中频 | 10~500 |
脉冲宽度 | % | 5~95 |
收弧电流控制方式 | - | 收弧[有]、[无]、[反复]三种控制方式 |
引弧方式 | - | 高频引弧 |
外壳防护等级 | - | IP23 |
绝缘等级 | - | H(主变B级) |
冷却方式 | - | 强制风冷 |
外形尺寸(WxDxH) | mm | 327x555x602 |
重量 | kg | 43 |
■ TX系列机型说明
产品序列号 | 说明 |
YC-400TX3HVW | 标准机型 |
YC-400TX3HV5 | 具有电流检出、脉冲检出、紧急停止等接口 |
YC-400TX3HVF | 可接配遥控器TSM94768使用 |
注:以上机型都带有水管组件,配合的液体冷却系统型号为YX-09KGC1HGE
■ 输出端子采用快速接头
TIG焊和焊条电弧焊转换方便,直流正接、反接容易更换。

■ 遥控器接口预留
选购安装附件TSMYU061后,可连接遥控器进行远距离操控。
■ 配合自动添丝装置
可与松下自动添丝装置连接,实现自动化TIG焊接。(须配备TSMYU095)
■ 其他防护和便利功能
1.异常指示灯/温度异常、电压异常及冷却不足时点亮。
2.有缺相保护功能。
■ 新机壳设计,适合多层叠放

*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
