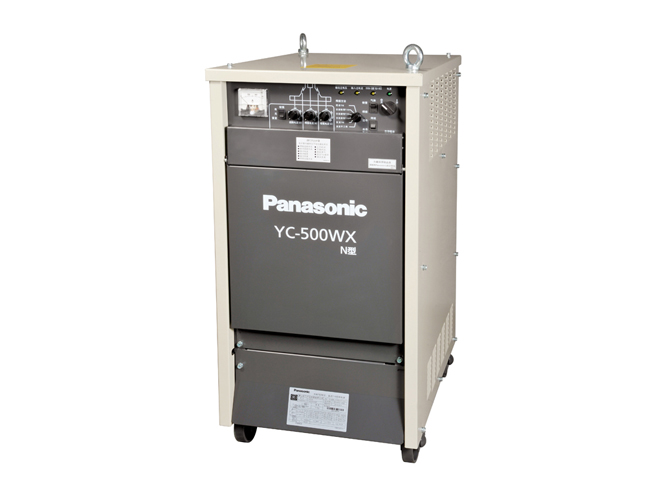

型号:YC-500WX
序列号:YC-500WX4HNE YC-500WX4HN3 YC-500WX4HGX YC-500WX4HJE YC-500WX4HNF YC-500WX4HNR
可焊材料:碳钢 不锈钢 铜 铝

■ 通过交流输出频率的切换可实现各种铝材的焊接

「高」侧
可以得到集中的电弧,对6000和7000系列的硬质铝合金及铝青铜等材料的焊接。
「低」侧
可广泛对应从薄板到厚板各种铝合金材料
■ 具有多种焊接模式,对应不同焊接需求
■ 混合TIG焊接

※混合TIG焊接:交互输出交流TIG和直流TIG焊接方法。
● 电弧集中,使得铝薄板角焊容易施焊,还可进行可靠的定位焊。

● 因交流TIG焊中含有直流成份,可得到较深熔深。

■ 交流标准TIG焊接

● 由薄板到厚板,可对应各种形状的工件。
■交流硬性TIG焊接

● 电弧集中。
● 适合有间隙的薄板焊接。
■ 交流柔性TIG焊接

● 电弧柔和,噪音小。
■ 直流TIG焊接

● 根据用途选择引弧方式。
■ 适合多点焊接
※EP=电极正极性方式钨电极仅在引弧瞬间为正极性
■ 适合连续焊接
※EN=电极负极性方式钨电极为负极性的传统引弧方式
■ 焊条电弧焊
● 实现了低碳钢、不锈钢、高强度钢及Cr-Mo钢焊接。
额定规格
电源型号 | YC-500WX |
产品序列号 | YC-500WXH4HNE |
额定输入电压 | AC 三相 380 V |
额定输入容量 | DC TIG | 21.5 kVA |
AC TIG | 29.5 kVA |
额定输入功率 | DC TIG | 19 kW |
AC TIG | 22.5 kW |
额定负载持续率 | TIG | 100% |
焊条电弧焊 | 60% |
直流空载电压 | 电防[有]:14 V, [无]:71 V |
交流空载电压 | 71 V |
直流输出电流范围 | TIG | 5-500 A |
焊条电弧焊 | 50-500 A |
直流输出电压范围 | TIG | 10.2-30 V |
焊条电弧焊 | 22-40 V |
交流输出电流范围 | 交流标准TIG | 20-500 A |
混合TIG | 20-500 A |
交流硬性TIG | 40-500 A |
交流柔性TIG | 20-330 A |
交流输出电压范围 | 交流标准TIG | 10.8-30 V |
混合TIG | 10.8-30 V |
交流硬性TIG | 11.6-30 V |
交流柔性TIG | 10.8-23 V |
脉冲频率 | 低脉冲 | 0.5-25 Hz |
中脉冲 | 10-500 Hz |
脉冲宽度 | 15-85% |
外形尺寸(W×D×H) | 440×635×955 mm |
重量 | 113 kg |
■ 实用功能
清洁宽度控制
铝材焊接中不可缺少的清洁作用对焊缝外观、熔深等焊接品质有进一步充实了脉冲控制功能
■ 脉冲(有)、(无)的切换

■ 脉冲宽度、脉冲频率调整
即使相同电流值,通过调整脉冲宽度及频率,可改变平均电流值。
■ 混合TIG焊接
通过调整频率,改变焊缝的波纹
■ 焊接电缆100m可焊接到480A
(需选购延长电缆附件箱TSM96659)(500A机型)
■ 检测设计
● 水量不足检测功能(保护焊炬)
● 外接信号用端子(脉冲检测、电流检测、非常停止)
■ 保护功能
○ 输入电压异常 ○ 温升异常
○ 输入过电流 ○ 输出过电压
*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
