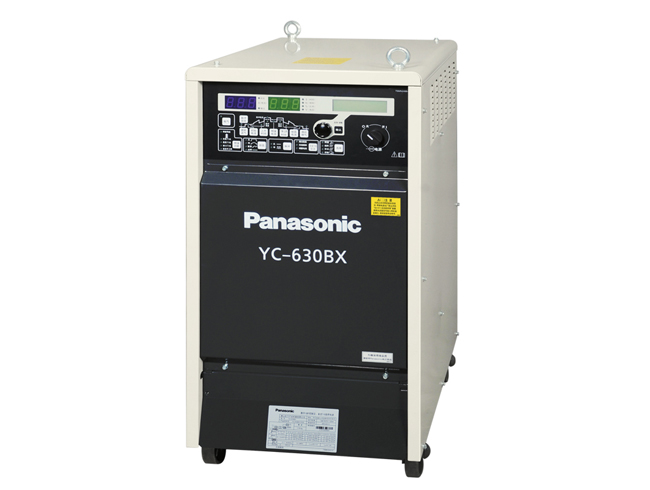

型号:YC-630BX
序列号:YC-630BX1HGE
可焊材料:碳钢 不锈钢 钛 铜 铝
产品说明:数字控制,多种波形控制,铝中厚板焊接

■ 本焊机的其他特点
● 100通道存储调用
● 标配机器人422通讯接口和专机模拟接口
● 可扩展联网单元和485通讯接口
● 引弧电流强度4档
● 具备电流缓升缓降功能
● 电流限定功能
额定规格
电源型号 | YC-630BX |
产品序列号 | YC-630BX1HGE |
额定输入电压 | AC 三相 380 V |
额定输入容量 | 34.6 kVA |
额定输入功率 | 29 kW |
额定负载持续率 | 60% |
直流空载电压 | 67 V |
交流空载电压 | — — |
直流输出电流范围 | TIG | 10-630 A |
焊条电弧焊 | 20-400 A |
直流输出电压范围 | TIG | 10.4-34 V |
焊条电弧焊 | 20.8-36 V |
交流输出电流范围 | 交流标准TIG | 20-630 A |
混合TIG | 20-630 A |
交流硬性TIG | — — |
交流柔性TIG | — — |
交流输出电压范围 | 交流标准TIG | 10.8-34 V |
混合TIG | 10.8-34 V |
交流硬性TIG | — — |
交流柔性TIG | — — |
脉冲频率 | 直流 | (0.1-10 Hz间:0.1 Hz单位) (10-100 Hz间:1 Hz单位) 0.1-2500 Hz(100-500 Hz间:10 Hz单位) (500-1000 Hz间:100 Hz单位) (1.0-2.5 kHz间:1.5 kHz单位) |
交流 | 0.1-35 Hz(16个档位) |
脉冲宽度 | 直流 | 5-95%(100 Hz以下) 15-85%(100 Hz以上) |
交流 | 20-80%(10%单位) |
外形尺寸(W×D×H) | 432×600×921 mm |
重量 | 110 kg |
※: 在小电流领域为使电弧状态稳定,请选定合适的[施工条件]
* 1.交流TIG或MIX TIG中,当交流频率升高时,由于输出侧电缆的阻抗的原因,输出电流达不到额定输出,这不属于本产品的故障
* 2.EP为电极正极性, EN为电极负极性
* 3.保护气体需使用高纯度氩气(纯度要求在99.99%以上)
■ 焊接导航设定的焊接条件组合
材质 | 板厚 | 接头 | 焊接姿势 | 指定脉冲 |
铝 | 2.0mm | 对接 角接 | 平焊立焊 | 无 |
3.0mm |
4.0mm |
6.0mm |
8.0mmP1 | 平焊 |
8.0mmP2 |
10.0mmP1 |
10.0mmP2 |
12.0mmP1 |
12.0mmP2 |
不锈钢 | 2.0mm | 平焊立焊 | 有无 |
3.0mm |
4.0mm |
6.0mm |
8.0mmP1 | 平焊 |
8.0mmP2 |
10.0mmP1 |
10.0mmP2 |
12.0mmP1 |
12.0mmP2 |
黄铜 | 3.0mm | 平焊立焊 | 无 |
4.0mm | 平焊 |
6.0mm |
钛 | 0.5mm | 对接 | 平焊 立焊 | 有 |
1.0mm | 对接 角接 |
2.0mm |
3.0mm |
铜 | 3.0mm |
| 4.0mm | 平焊 |
| 6.0mm |
| 10.0mmP1 |
| 10.0mmP2 | 对接 |
注:P1:打底 P2:盖面
■ TIG焊炬

●YT-50TSW1HA6 ●YT-308TW (选购品)
(适用板厚: 12mm以下) (适用板厚: 6.0mm以下)
■ 冷却水装置(选购品) ■ 遥控器(选购品)

YX‐09KGC1HGL 型号 TSMIYU391
(带流量开关)
*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
