松下气体保护焊机

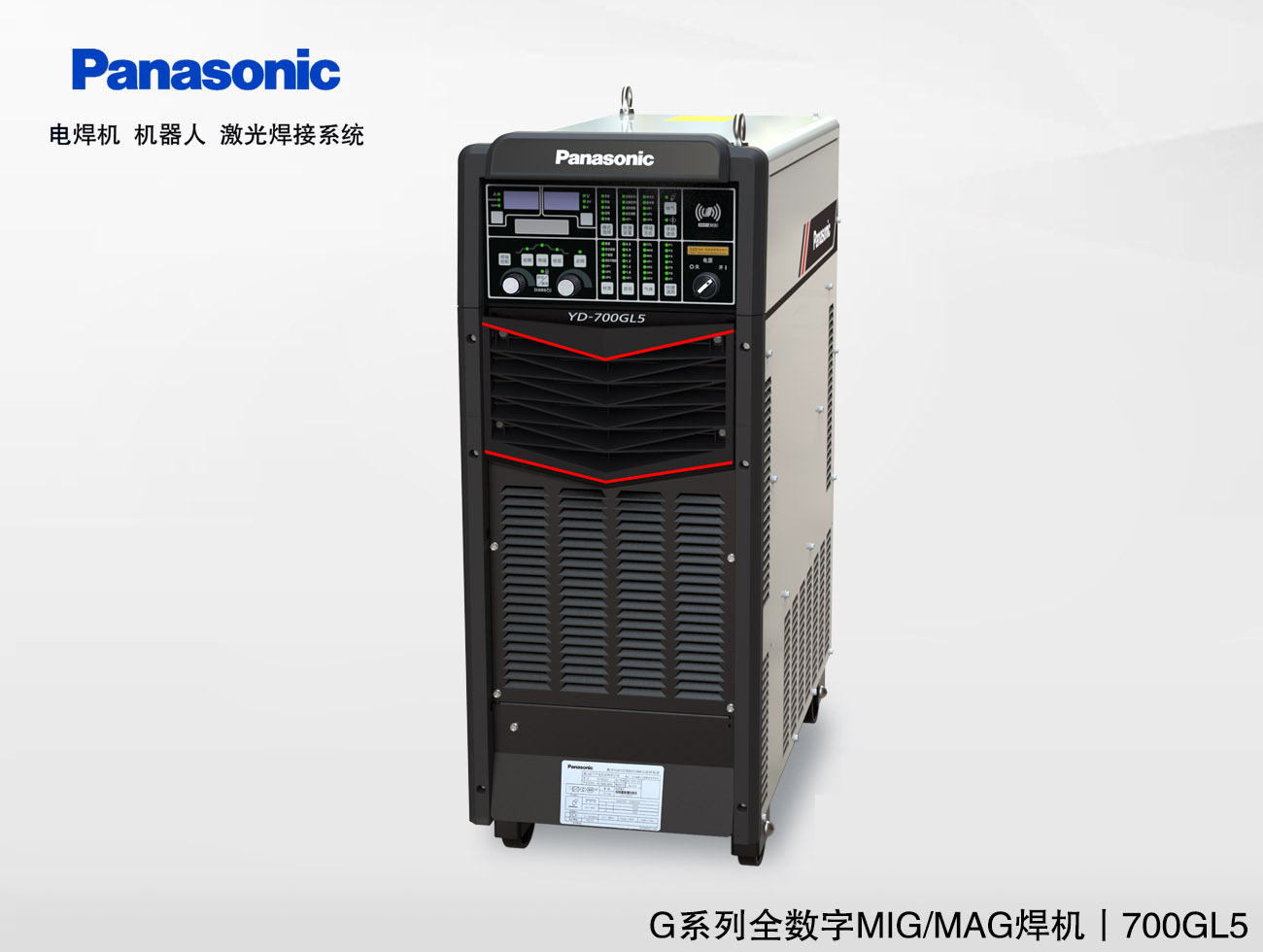

松下全数字脉冲气保焊机YD-700GL5
规格: YD-700GL5HGE
在线咨询
  • 产品详情

    产品简称:700GL5

    型号:YD-700GL5

    序列号:YD-700GL5HGE

    可焊材料:碳钢 不锈钢

    产品说明:GL5系列全数字脉冲MIG/MAG焊机


    ● MAG脉冲大电流的焊接,脉冲模式下,通过控制脉冲频率以及电弧稳定,降低飞溅。

    ●  新型送丝装置

    ● 增加了无刷电机的电源容量,

    ● 通过CPU控制,提高了控制精度及转数精度;

    ● 优化送丝轮固定方式,增加透明防护罩,提高了防尘性。

    ● 与松下机器人配合,对应厚板自动化焊接

    操作方便的控制面板

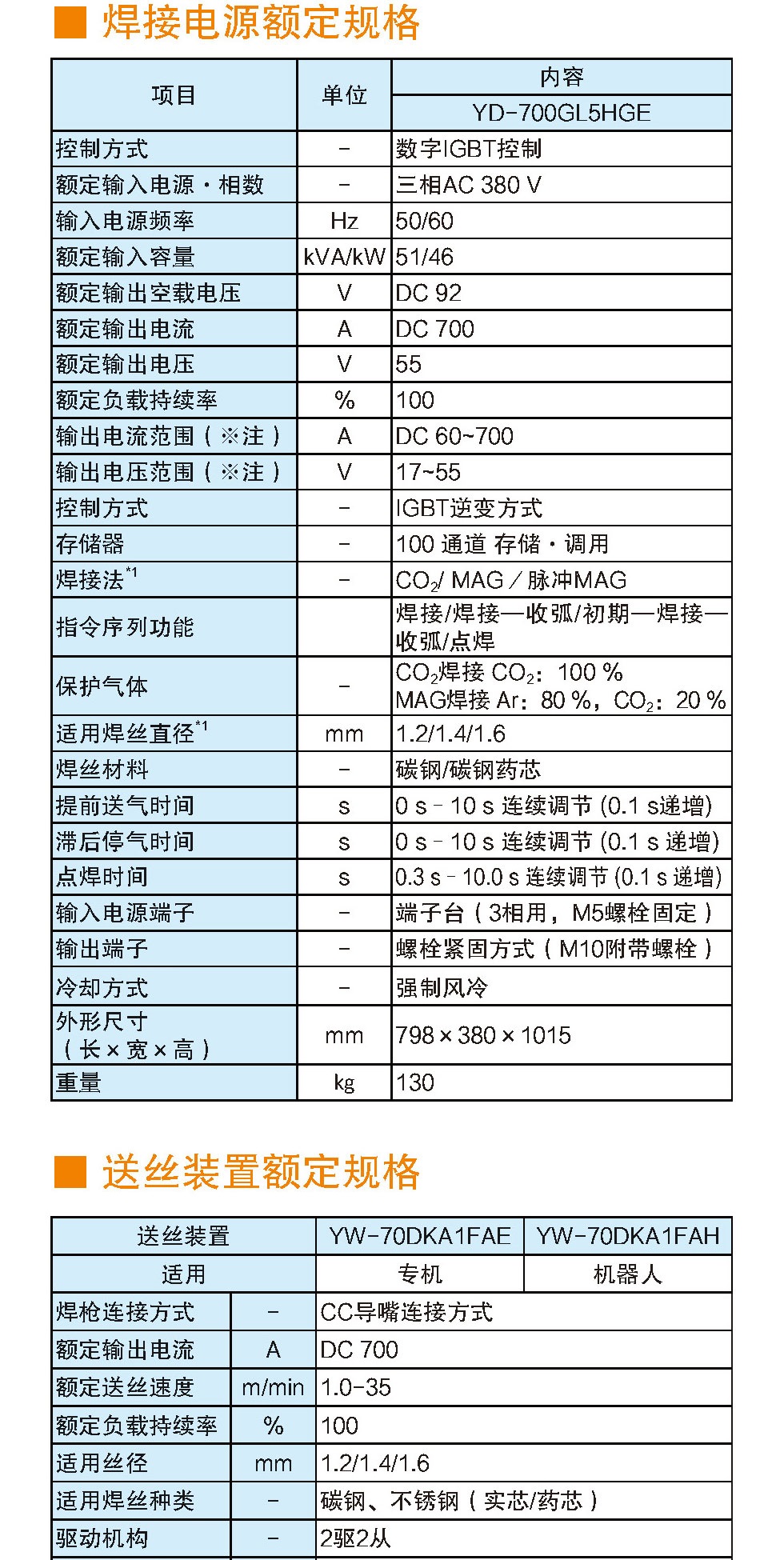

    焊接电源额定规格

    项目

    单位

    内容

    YD-700GL5HGE

    控制方式

    -

    数字IGBT 控制

    额定输入电源·相数

    -

    3 相AC 380 V

    输入电源频率

    Hz

    50/60

    额定输入容量

    kVA/ kW

    51/46

    额定输出空载电压

    V

    DC 94

    额定输出电流

    A

    DC 700

    额定输出电压

    V

    55

    额定负载持续率

    %

    100

    输出电流范围(※)

    A

    DC 60-700

    输出电压范围(※)

    V

    17-55

    存储器

    -

    100 通道 存储·调用

    焊接法

    -

    CO2/ MAG /脉冲MAG

    指令序列功能


    焊接/ 焊接—收弧/ 初期—焊接—收弧/ 点焊

    保护气体

    -

    CO2 焊接 CO2:100 %

    MAG 焊接 Ar:80 %,CO2:20 %

    适用焊丝直径

    mm

    1.2/1.4/1.6

    焊丝材料

    -

    碳钢/ 碳钢药芯

    提前送气时间

    s

    0-10 连续调节 (0.1 递增)

    滞后停气时间

    s

    0-10 连续调节 (0.1 递增)

    点焊时间

    s

    0.3-10.0 连续调节 (0.1 递增)

    输入电源端子

    -

    端子台(3 相用,M5 螺栓固定)

    输出端子

    -

    螺栓紧固方式(M10 附带螺栓)

    外壳防护等级

    -

    IP21S

    绝缘等级

    -

    200 ℃(主变 155 ℃)

    冷却方式

    -

    强制风冷

    外形尺寸(长× 宽× 高)

    mm

    798×380×1015

    重量

    kg

    130

    新型送丝装置


    ● 最大送丝速度达到35m/min;

    ● 通过专用CPU控制,提高了控制精度及转数精度;

          ●优化送丝轮固定方式,增加透明防护罩,提高了防尘性。

    送丝装置额定规格

    送丝装置

    YW-70DKA1FAH

    适用

    机器人

    额定输出电流

    A

    DC 700

    额定送丝速度

    m/min

    1.0-35

    额定负载持续率

    %

    100

    适用丝径

    mm

    1.2/1.4/1.6

    适用焊丝种类

    -

    碳钢、不锈钢(实芯/ 药芯)

    驱动机构

    -

    2 驱2 从

    控制电缆长度

    m

    1.2

    重量

    kg

    10

    适用焊接方法

    焊丝材质

    焊接方式

    保护气体

    丝径

    (mm)

    自动焊

    干伸长度(mm)

    碳钢实芯

    CO2

    100% CO2

    1.2

    15, 20, 25

    1.4

    20, 25, 30

    1.6

    25, 30

    MAG

    80% Ar+20% CO2

    1.2

    15, 20, 25

    1.4

    20, 25, 30

    1.6

    25, 30

    脉冲MAG

    80% Ar+20% CO2

    1.2

    15, 20, 25

    1.4

    20, 25, 30

    1.6

    25, 30

    碳钢药芯

    CO2

    100% CO2

    1.2

    20

    1.4

    25

    1.6

    30

    MAG

    80% Ar+20% CO2

    1.2

    20

    1.4

    25

    1.6

    30

    与松下机器人组成厚板焊接系统


    系统配置列表

    序号

    分类

    名称

    型号

    ①

    机器人

    机器人

    LA-1800G4

    机器人连接电缆单元

    TSMWU894LM

    ②

    电源

    焊机电源

    YD-700GL5HGE

    ③

    送丝装置

    电缆单元

    送丝装置

    YW-70DKA1FAH

    控制电缆

    WTAWC00033(0500)

    焊接电缆

    WTAWC00027(0500)

    焊接电缆

    WTAWC00027(0200)

    后送丝管

    TSMDU084(0030)

    气管组件

    TSMWV625(0500)

    通信电缆

    WTAWU00012

    流量计

    ——

    ④

    传感

    高压接触传感箱

    YA-AVBST1F02

    外部继电器单元

    YA-1NPER2HAE

    接触传感软件

    YA-2JPWS1

    电弧传感软件

    YA-2JPXF1

    ⑤

    焊枪

    焊枪

    ——

    详细配置请咨询代理店或营业人员


*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
