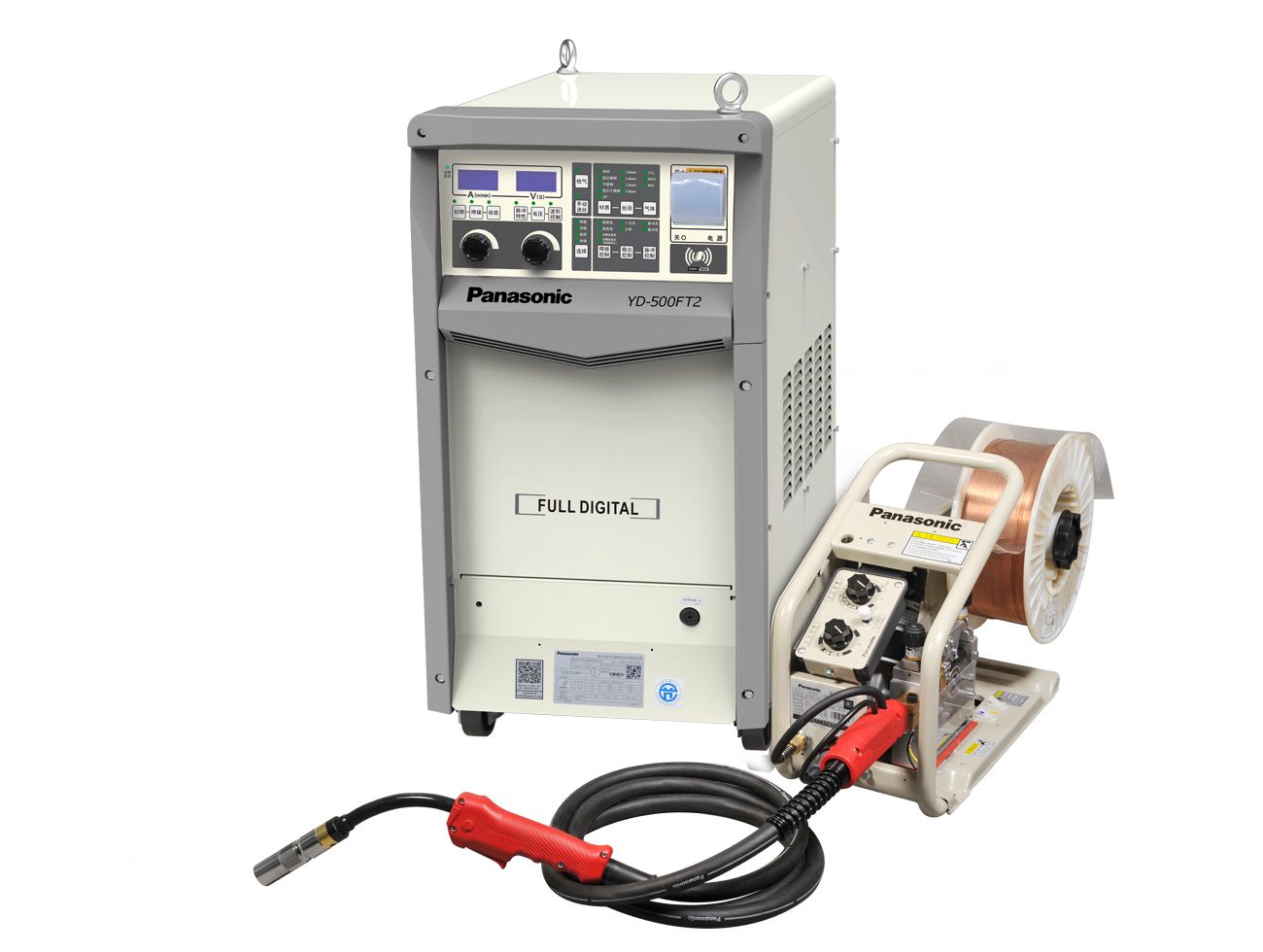

产品介绍
采用带有编码器的电机的送丝机
■ 送丝装置采用带有编码器的送丝电机。
■ 2驱2从方式采用两点送丝,对不锈钢焊丝、药芯焊丝及加长焊枪稳定送丝
实用的焊接管理
■ 可以将设定的规范进行存储和快速调用,最多可存储和调用9组焊接规。
操作方便的轻触式面板
■ 面板布局简洁,操作非常方便。
■ 采用清晰直观的数字表,可显示预置电流和电压,焊接时显示实际焊接电流和电压的平均值。
■ 还可显示异常 代 码,便于快速查找异常原因
模拟通讯接口
■ 可扩展数字485接口和网络接口

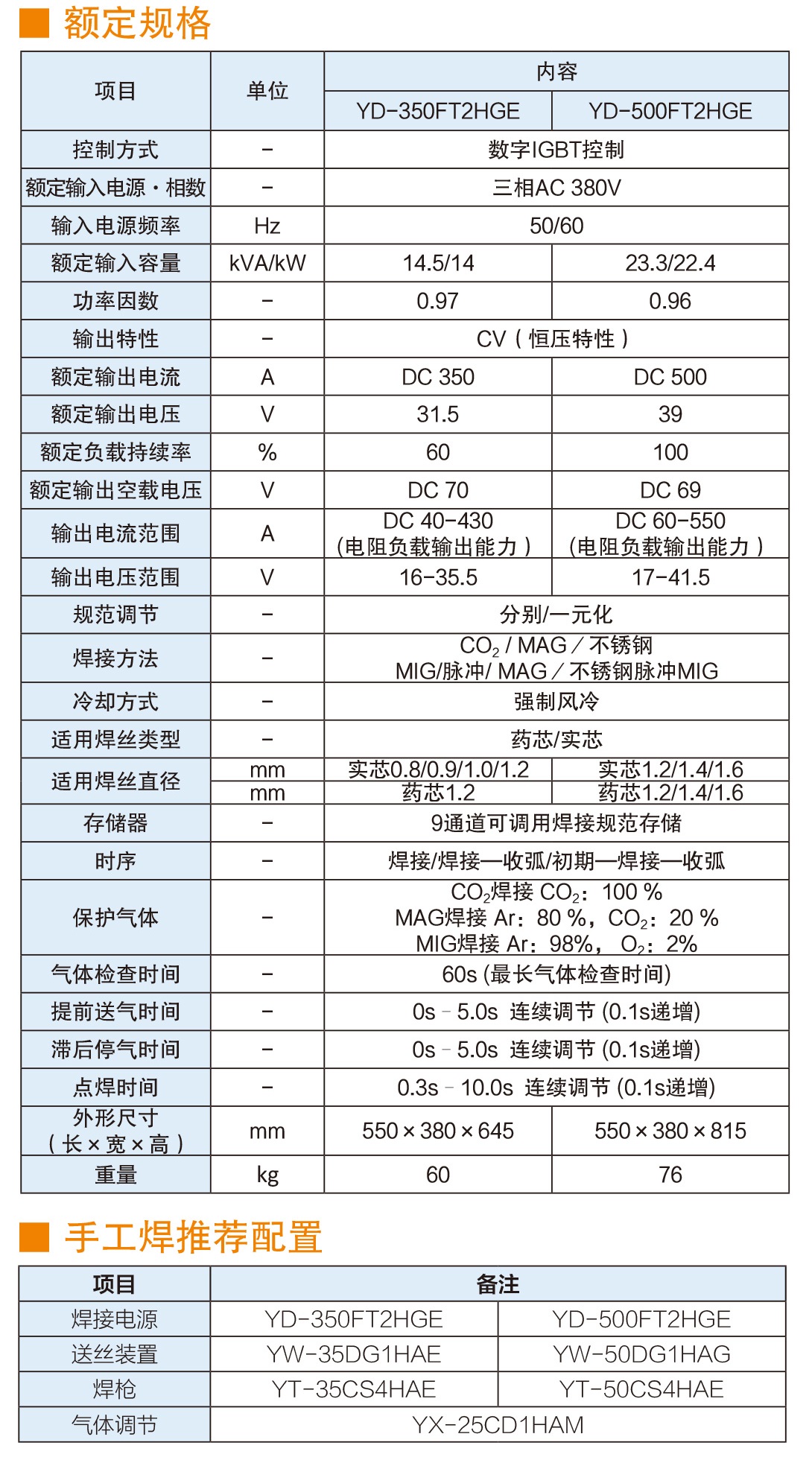

额定规格
项目 | 单位 | 内容 |
YD-500FT2HGE |
控制方式 | - | 数字IGBT控制 |
额定输入电源·相数 | - | 三相AC 380V |
输入电源频率 | Hz | 50/60 |
额定输入容量 | kVA/kW | 23.3/22.4 |
功率因数 | - | 0.96 |
输出特性 | - | CV(恒压特性) |
额定输出电流 | A | DC 500 |
额定输出电压 | V | 39 |
额定负载持续率 | % | 100 |
额定输出空载电压 | V | DC 69 |
输出电流范围 | A | DC 60-550 (电阻负载输出能力) |
输出电压范围 | V | 17-41.5 |
规范调节 | - | 分别/一元化 |
焊接方法 | - | CO2 / MAG/不锈钢 MIG/脉冲/ MAG/不锈钢脉冲MIG |
外壳防护等级 | - | IP21S |
绝缘等级 | - | 主变 155℃(电抗器200℃) |
冷却方式 | - | 强制风冷 |
适用焊丝类型 | - | 药芯/实芯 |
适用焊丝直径 | mm | 实芯1.2/1.4/1.6 |
mm | 药芯1.2/1.4/1.6 |
存储器 | - | 9通道可调用焊接规范存储 |
时序 | - | 焊接/焊接—收弧/初期—焊接—收弧 |
保护气体 | - | CO2焊接 CO2:100 % MAG焊接 Ar:80 %,CO2:20 % MIG焊接 Ar:98%, O2:2% |
气体检查时间 | - | 60s (最长气体检查时间) |
提前送气时间 | - | 0s–5.0s 连续调节 (0.1s递增) |
滞后停气时间 | - | 0s–5.0s 连续调节 (0.1s递增) |
点焊时间 | - | 0.3s–10.0s 连续调节 (0.1s递增) |
外形尺寸 (长×宽×高) | mm | 550×380×815 |
重量 | kg | 76 |
■ 焊接性能
■ 焊接电源配置参考
焊接电源 | 模拟 接口 | RS485 | IoT | WiFi | 以太网 | RFID | 数显 送丝机 | 他社机器人 数字接口 |
YD-500FT2HGT | ● | ○ | ● | ● | ● | ● | ○ | ○ |
YD-500FT2HGE | ● | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
YD-500FT2HGK | ● | ○ | ○ | ○ | ○ | ○ | ○ | ● |
YD-500FT2HGZ | ● | ○ | ○ | ● | ● | ● | ● | ○ |
YD-500FT2HGJ※ | ● | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
※该机型的模拟接口,设有2个0-10V输出端,用于PLC采集实时电流电压数据
*郑重声明为了产品及设计方案改善,本页面所载规格、设计及颜色若有更改恕不另行通知,请以最终产品为准。
